کابل Logging باربر PFA تک هسته ای W1PFA-5.6

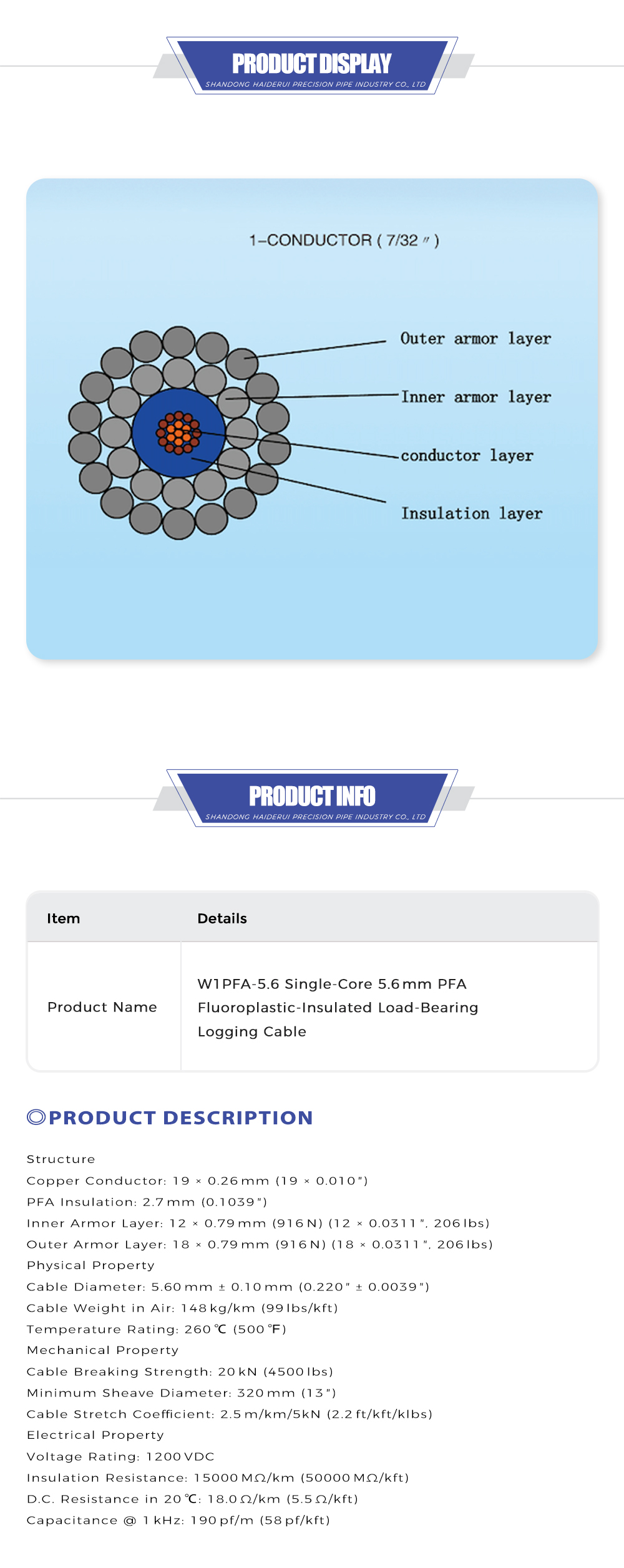

W1PFA-5.6 یک هسته 5.6 میلی متری PFA با عایق فلوئوروپلاستیک دارای یک هادی مسی پیچ خورده 19 رشته ای با عایق رزین PFA perfluoroalkoxy و زره سیم فولادی دولایه. قطر خارجی 5.6 میلی متر، با درجه حرارت مداوم تا 260 درجه سانتیگراد است، به ویژه برای عملیات ورود به سیستم در چاه های نفت و گاز با دمای فوق العاده بالا طراحی شده است. وزن آن 148 کیلوگرم بر کیلومتر در هوا، با قدرت شکست 20 کیلو نیوتن، حداقل قطر نوار 320 میلی متر و ضریب کشش 2.5 متر بر کیلومتر در 5 کیلو نیوتن است. قطر بیرونی باریک و انعطاف‌پذیری فوق‌العاده آن را برای دویدن و کشیدن مکرر ابزارهای چوب بری در چاه‌های باریک مناسب می‌سازد. عملکرد الکتریکی پایداری را ارائه می دهد که برای 1200 VDC رتبه بندی شده است، مقاومت عایق تا 15000 MΩ/km دارد. مقاومت DC در دمای 20 درجه سانتیگراد به 18.0 Ω/کیلومتر می‌رسد و ظرفیت خازن آن 190 pf/m @ 1 کیلوهرتز است که انتقال سیگنال ثابت را برای ابزارهای downhole تضمین می‌کند. عایق PFA مقاومت فوق‌العاده‌ای در برابر دمای بالا، هیدروکربن، اسید و سیالات قلیایی ایجاد می‌کند که برای چاه‌های داغ خشک، چاه‌های بازیافت حرارتی نفت سنگین و چاه‌های خورنده با دمای بالا ایده‌آل است. این کابل ورود به سیستم همراه با کابل استاندارد چاه ثبت برای تست شکل‌گیری کار می‌کند. می‌توان آن را با کابل لوله فولادی با دمای بالا برای نظارت دائمی چاله‌ها ترکیب کرد، انتقال داده از راه دور را با کابل لوله پیچ‌دار کامپوزیت انجام داد، وضعیت عملکرد ESP را در کنار کابل پمپ شناور ESP، ساخت سیستم‌های نظارت بر فشار پایین چاله با لوله مویرگی کنترل هیدرولیک، و پشتیبانی از نظارت دینامیک چاه چاه با Ormal C پشتیبانی کرد. طول کابل سفارشی و مجموعه های آب بندی انتهایی در دسترس هستند. این کابل به طور گسترده در چاه های اکتشافی بسیار داغ، آزمایش چاه و پروژه های نظارت طولانی مدت مخازن استفاده می شود، کابل باربری ترجیح داده شده برای محیط های پایین چاه با دمای بالا است.
